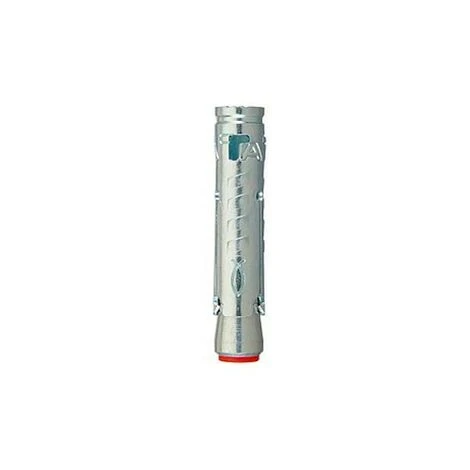

Chevilles En Acier Pour Fixations Lourdes – TA M – Béton – M6 – 4 Pièces – FISCHER

94653 – CHEVILLES EN ACIER TA M POUR FIXATIONS LOURDES AVEC VIS – BETON – M6 – FISCHER

Fischer a conçu ces chevilles en acier TA M pour fixer des mains-courantes, des escaliers, des échelles, des portails, des machines, etc … dans du béton.
Il s’agit de chevilles à douille pour les fixations lourdes dans le béton non fissuré.

Plus en détails :

LES MATERIAUX :

Ces chevilles sont agrées pour :

– Béton C20/25 à C50/60, non fissuré

Elles conviennent également pour :

– Béton C12/15
– Pierre naturelle à structure dense

LES APPLICATIONS :

– Constructions métalliques

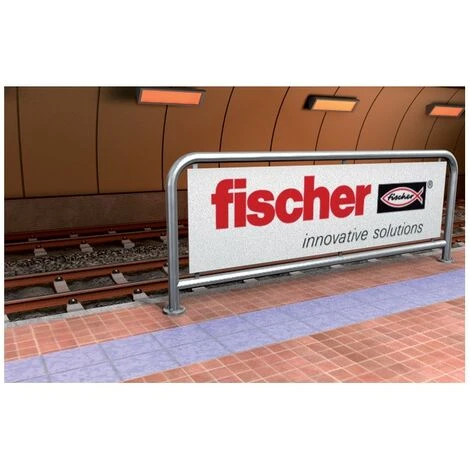

– Mains courantes
– Consoles
– Echelles
– Chemins de câbles
– Machines
– Escaliers
– Portails
– Façades
– Installations déportées

LES AVANTAGES :

– La géométrie optimisée réduit l’énergie de pose et permet l’utilisation dans des espaces extrêmement restreints, d’où une installation facilitée pour l’utilisateur.
– La douille à triple expansion permet des entraxes et distances aux bords réduits, grâce à une répartition régulière des contraintes.
– Le taraudage métrique permet l’utilisation de vis ou tiges filetées courantes pour une adaptation idéale à l’application.
– Le capuchon en plastique rouge protège le filetage des poussières de forage et lui permet de tourner librement.

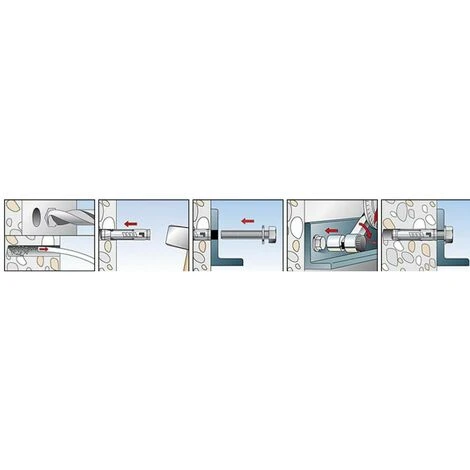

FONCTIONNEMENT / MONTAGE :

– La TAM convient pour le montage en attente.
– Lors du serrage, le cône est tiré dans la douille et l’expanse contre les parois du forage.
– Pour une installation correcte, la cheville en attente TAM doit pouvoir prendre appui sur l’élément à fixer ou la tige filetée doit être bloquée.
– Détermination de la longueur de la vis ls:
– Longueur de la vis = Longueur de la cheville + épaisseur à fixer + épaisseur de la rondelle.

SPÉCIFICATIONS TECHNIQUES :

Diamètre perçage : 10mm
Profondeur de perçage mini : 75 mm
Longueur de cheville : 49mm
Epaisseur à fixer maxi : 10mm
Filetage : M6x60
Ouverture de clé : 10mm

sachet de 4 pièces

CHARGES :

Charges maxi Béton : env. 360Kg

Distance aux bords mini : 50mm
Epaisseur mini du support : 100mm
Entraxe mini : 80mm
